به‌نظر می‌رسد که جنگ تراشه میان کشورهای چین و ایالات‌متحده از هفته گذشته تشدید و وارد مرحله جدیدی از تنش شده است. بر اساس گزارش رسانه‌ها، وزارت بازرگانی آمریکا تحریم‌ها را تا حدی تقویت کرده که به باور کارشناسان، صنعت نیمه‌هادی چین به شدت دچار آسیب خواهد شد. این تحریم مشابه اقداماتی است که پیش‌تر در سال 2019 علیه شرکت هواوی به اجرا گذاشته شد.

دفتر صنعت و امنیت (BSI) خبر تحریم‌های شدید ایالات‌متحده را اعلام می‌کند. بر این اساس صنعت تراشه چین به شدت آسیب دیده و شرکت‌های سامسونگ و TSMC مجوز معافیت برای مدت 1 سال را دریافت خواهند کرد. بدین‌ترتیب ایالات‌متحده تحریم‌های شدیدی را علیه صنعت نیمه‌هادی چین اعمال خواهد کرد.

اکنون همه وقایع سال 2019 را به خاطر دارند. در آن زمان دونالد ترامپ؛ رئیس‌جمهور وقت ایالات‌متحده اقداماتی را علیه کمپانی چینی تولیدکننده اسمارت‌فون با نام هواوی به مرحله اجرا گذاشت. در آن زمان هواوی به‌عنوان یک شرکت بسیار موفق در عرصه جهانی شناخته می‌شد. از آن زمان تا به امروز، اسمارت‌فون‌های عرضه شده توسط هواوی در بازارهای غربی فاقد اتصال 5G بوده و دسترسی به سرویس‌های موبایلی گوگل (GMS) نیز با محدودیت‌های بسیار شدیدی مواجه است.

با این‌حال اکنون به‌نظر می‌رسد که سناریوی ویران‌کننده‌تری در راه است؛ چرا که بر اساس گزارش رسانه‌ای منتشر شده توسط پایگاه Computer Base، تحریم‌های اخیرا صادر شده توسط دفتر صنعت و امنیت ایالات‌متحده (BSI) می‌توانند کل صنعت تراشه چین را در معرض خطر قرار دهند. به بیان دقیق‌تر، کنترل‌های صادراتی جدید در روز 7 اکتبر (15 مهر ماه) منتشر شده و تحریم‌های ایالات‌متحده از روز 12 اکتبر (20 مهر ماه) به مرحله اجرا گذاشته شدند. به بیان ساده‌تر این موضوع بدان معناست که با اجرای فوری این تحریم‌ها، استفاده از فناوری‌های آمریکایی برای تولید تراشه‌هایی با لیتوگرافی کمتر از 16 نانومتری امکان‌پذیر نخواهد بود.

این تحریم‌ها هم بر مقوله سخت‌افزار (مانند ابزارهای تولیدی) و هم نرم‌افزار تاثیرگذار هستند. در این مورد، سیستم‌های نورپردازی EUV و اسکنرهای DUV ساخت آمریکا نقشی کلیدی را ایفا می‌کنند. تراشه‌های حافظه NAND و DRAM نیز تحت تاثیر قرار می‌گیرند. در تولید این حافظه‌ها از لیتوگرافی 18 نانومتری و ساختار 128 لایه‌ای استفاده می‌شود. بعلاوه اکنون شهروندان آمریکایی از مشارکت در توسعه یا ساخت کارخانجات چینی تولیدکننده نیمه‌هادی منع شده‌اند. عدم رعایت این قوانین موجب لغو تابعیت ایالات‌متحده خواهد شد. بر اساس اعلام نشریه South China Morning Post در حال حاضر مهندسان آمریکایی به‌طور دسته‌جمعی در حال ترک خاک چین هستند.

بزرگ‌ترین شرکت تایوانی تولیدکننده تراشه در جهان موسوم به TSMC، شرکت بین‌المللی تولید نیمه‌هادی با نام SMIC، سامسونگ و SK Hynix نیز تحت تاثیر تحریم‌های جدید قرار گرفته‌اند. با این‌حال شرکت‌های TSMC و سامسونگ مجوز معافیت موقت را دریافت نموده‌اند و این معافیت برای مدت 1 سال اعتبار دارد.

آمریکا اعمال تحریم علیه صنعت تراشه چین را با بهانه امنیت ملی خود توجیه می‌کند

ایالات‌متحده این‌بار نیز در توضیح دلایل اعمال تحریم‌های شدید علیه چین به تهدید امنیت ملی خود اشاره نموده است؛ موضوعی که در زمان اعمال تحریم علیه هواوی نیز به آن اشاره شد. در همین راستا معاون وزارت خارجه آمریکا ضمن توضیحاتی خاطرنشان کرد: “همان‌طور که من در ماه جولای به کنگره اعلام کردم؛ هدف ما در دفتر صنعت و امنیت این است که از به‌کارگیری تمام توان خود برای محافظت از امنیت ملی آمریکا و جلوگیری از دسترسی ارتش و سرویس‌های اطلاعاتی و امنیتی جمهوری خلق چین به فناوری‌های حساس با مقاصد نظامی اطمینان حاصل کنیم.”

جهت اطلاع افرادی که تاکنون تصور می‌کردند تحریم هواوی یکی از تصمیمات نابه‌جای دونالد ترامپ بوده است؛ بایستی خاطرنشان کرد که جو بایدن؛ رئیس‌جمهور فعلی آمریکا نیز از ایدئولوژی مشابهی پیروی می‌کند. بر اساس اظهارات وی به‌نظر می‌رسد که دولت آمریکا در حال برنامه‌ریزی برای تولید تراشه‌هایی است که ساخت آنها در خاک آمریکا آغاز شده و در همان‌جا نیز به پایان می‌رسد.

شما در خصوص تحریم‌های جدید آمریکا علیه صنعت تراشه چین چه نظری دارید؟ به‌نظر شما آیا جنگ تراشه‌ها نهایتا تبعات معکوسی را برای ایالات‌متحده به‌دنبال داشته یا جایگاه مستحکم آمریکا در عرصه بین‌المللی ایجاب می‌کند که دولت این کشور با اجرای چنین اقداماتی، قدرت خود را به رخ سایرین بکشد؟

نوشته جنگ تراشه میان ایالات‌متحده و چین آغاز شده است اولین بار در آی‌ تی‌ رسان منتشر شد.

سری پیکسل 7 گوگل با جدیدترین تراشه بومی این شرکت موسوم به تنسور 2 روانه بازار می‌شود. اکنون می‌دانیم که این تراشه با استفاده از فرآیند 5 نانومتری تولید شده است؛ در حالی‌که تراشه اسنپ‌دراگون 8 نسل 1 مورد استفاده در سامسونگ گلکسی S22 اولترا از معماری 4 نانومتری استفاده می‌کند.

با این‌حال اختلاف عملکرد میان این 2 گره فرآیندی جدید بسیار ناچیز است؛ تا جایی که حتی TSMC نیز فرآیند 4 نانومتری خود موسوم به N4P را گونه پیشرفته گره 5 نانومتری معرفی کرده و ادعا می‌کند که کارآیی آن در مقایسه با لیتوگرافی 5 نانومتری معمول تنها 11 درصد افزایش یافته است.

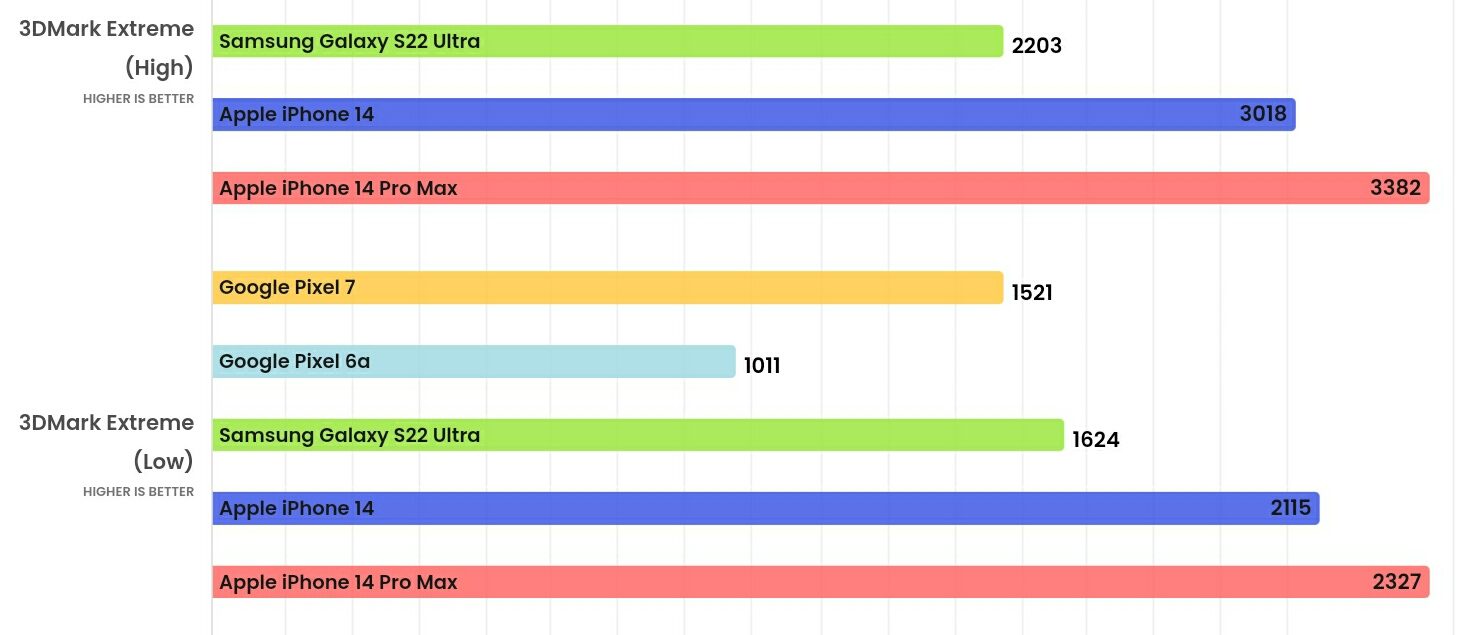

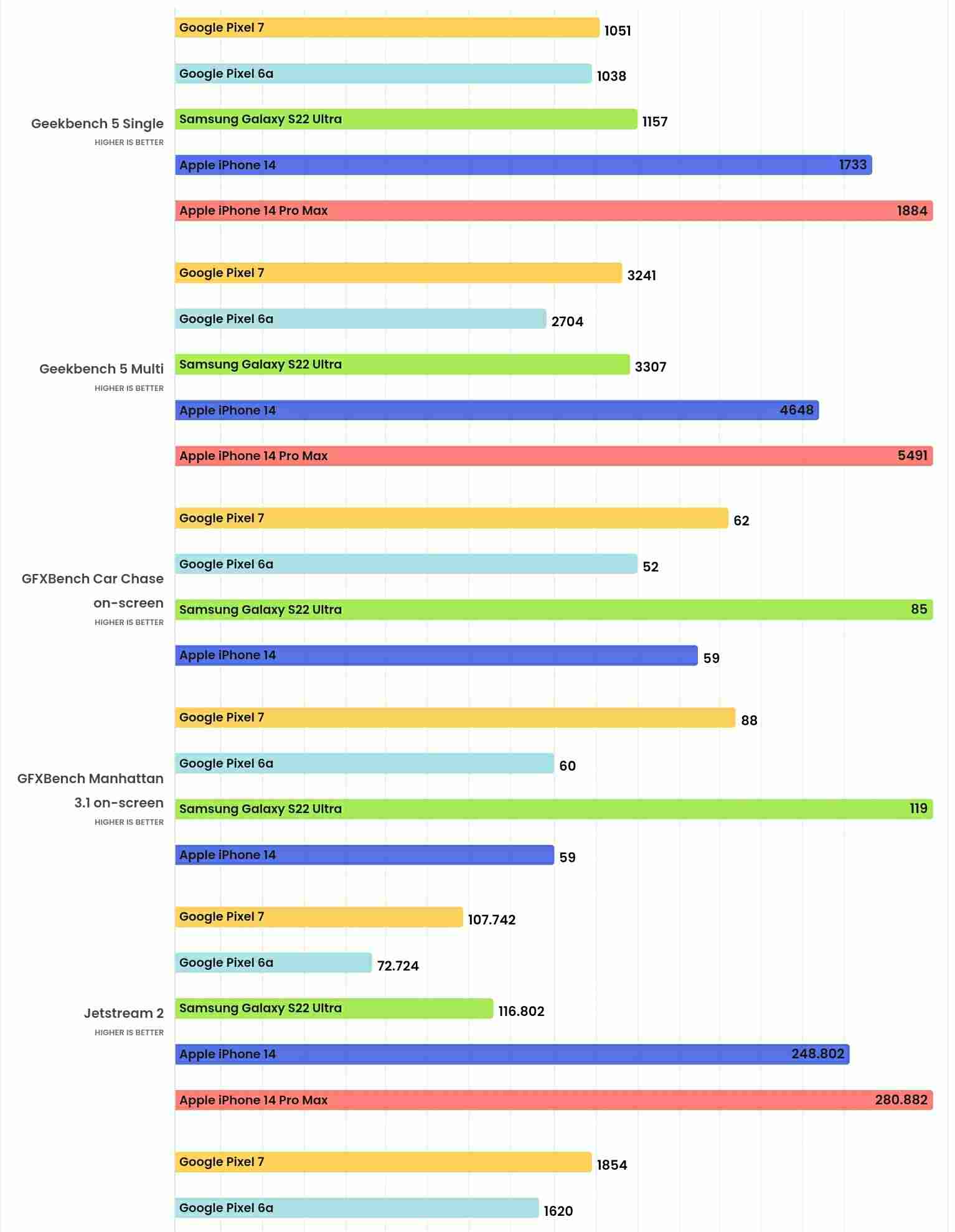

با این‌حال اکنون این پرسش در ذهن مطرح می‌شود که عملکرد تراشه تنسور 2 در برابر نسخه اولیه تنسور، تراشه اسنپ‌دراگون 8 نسل 1 کوالکام و تراشه A16 مورد استفاده در آی‌فون 14 پرو مکس اپل به چه ترتیب خواهد بود؟ کارشناسان وبسایت ‌Phonearena برای پاسخ به این پرسش دست به‌کار شده و مجموعه‌ای از تست‌های بنچمارک را روی تراشه‌های فوق اجرا نموده‌اند. نتایج تست عملکرد برای تراشه‌‌های تنسور 2، تنسور 1، اسنپ‌دراگون 8 نسل 1 و Apple A16 در ادامه قابل رویت است.

مطابق پیش‌بینی‌ها تراشه 4 نانومتری A16 اپل در زمینه تست پردازش تک هسته‌ای و چندهسته‌ای CPU بسیار جلوتر از سایر رقبای خود است؛ چرا که چیپست بومی اپل مطابق روال معمول از سرعت فرکانس بسیار بالایی برخوردار است. تراشه جدید تنسور 2 در تمامی حوزه‌ها نسبت به نخستین نسل تراشه تنسور سریع‌تر عمل می‌کند. بعلاوه این تراشه در برخی حوزه‌ها با تراشه اسنپ‌دراگون 8 نسل 1 رقابتی شانه به شانه داشته و حتی در برخی سناریوها تراشه پرچم‌دار کوالکام را شکست می‌دهد.

از جنبه عملکرد سیستم گرافیکی نیز تراشه تنسور 2 در برابر تراشه‌های کوالکام و اپل به خوبی ایستادگی می‌کند. همچنین از جنبه سرعت مرور نیز تراشه جدید گوگل عملکردی کاملا تحسین‌برانگیز از خود ارائه می‌دهد. گوگل در توصیف دومین نسل از تراشه بومی تنسور خود خاطرنشان کرد: “تمامی جنبه‌های تراشه تنسور G2 برای بهبود عملکرد و کارآیی دستگاه‌های پیکسل و در عین‌حال تضمین شارژدهی فوق‌العاده باتری طراحی شده‌اند.

تراشه تنسور G2 مدل‌های یادگیری ماشینی گوگل را با قدرت بالاتر و تاخیر کمتری اجرا نموده و دستگاه‌های پیکسلی را از هر زمان دیگری سریع‌تر و مفیدتر می‌کند. پردازنده گرافیکی تراشه تنسور G2 به شیوه‌ای کارآمدتر عمل نموده و به منظور خلق جلوه‌های گرافیکی خیره‌کننده و روان از قابلیت رندر بلادرنگ پشتیبانی می‌کند.”

گوگل پیکسل 7 در تمامی تست‌ها عملکردی درخشان از خود نشان داد و به لطف ارائه عملکرد باثبات موفق به کسب امتیازی بالا در تست استرس رندر سه‌بعدی شد. در طول اجرای تست 20 دقیقه‌ای پایداری عملکرد، دمای این تراشه تا حد بسیار زیادی افزایش یافت؛ اما این موضوع در سایر تراشه‌های رقیب نیز مشاهده شد.

جمع‌بندی

به‌طور خلاصه با وجود تراشه تنسور 2 گوگل، کاربران حتی در بخش گرافیک نیز ابدا احساس ضعف نخواهند کرد. پایداری تحسین‌برانگیز این تراشه در شرایط پر استرس بدان معناست که گوشی‌های پیکسل 7 یا پیکسل 7 پرو از قابلیت مدیریت حرارتی بهتر و مصرف انرژی مطلوب‌تری برخوردار خواهند بود. این پدیده نهایتا به افزایش مدت شارژدهی باتری در هندست‌های فوق کمک خواهد کرد. این دقیقا همان چیزی است که گوگل ضمن معرفی گوشی‌های سال 2022 خود وعده داده بود.

نوشته جنگ تراشه‌های پرچمدار؛ مقایسه تراشه تنسور 2 گوگل با اسنپ‌دراگون 8 نسل 1 کوالکام و A16 اپل اولین بار در آی‌ تی‌ رسان منتشر شد.

شرکت Samsung Foundry دومین تولیدکننده بزرگ تراشه‌‌های نیمه‌هادی در جهان به‌شمار می‌رود. این شرکت ضمن برگزاری رویداد Samsung Foundry Forum 2022 اعلام کرد که به تلاش‌های خود برای کاهش اندازه، افزایش سرعت و ارتقاء بهره‌وری تراشه‌های نیمه‌هادی ادامه خواهد داد. در همین راستا کمپانی کره‌ای به تشریح برنامه‌های خود برای تولید تراشه‌های 2 و 1.4 نانومتری پرداخت.

با این‌حال ابتدا پیرامون تراشه‌های 3 نانومتری ساخت سامسونگ صحبت می‌کنیم. Samsung Foundry از چند ماه قبل تولید انبوه نخستین تراشه‌های 3 نانومتری جهان (SF3E) با فناوری Gate-All-Around (GAA) را آغاز کرد. GAA محصول نوعی بازنگری اساسی در طراحی پایه ترانزیستور است؛ فرآیندی که تنها هر چند سال یکبار انجام می‌شود. بر اساس اعلام سامسونگ استفاده از این فناوری نویدبخش بهبود چشمگیر میزان بهره‌وری انرژی خواهد بود. سامسونگ قصد دارد که تا سال 2024 از دومین نسل تراشه‌های نیمه‌هادی 3 نانومتری موسوم به SF3 رونمایی کند.

بر اساس اعلام کمپانی کره‌ای اندازه ترانزیستورهای مورد استفاده در دومین نسل از تراشه‌های 3 نانومتری در مقایسه با تراشه‌های 3 نانومتری نسل اول 20 درصد کوچک‌تر خواهد بود. این موضوع موجب تولید تراشه‌های کوچک‌تر و کم‌مصرف‌تر برای اسمارت‌فون‌ها، کامپیوترهای شخصی، سرورهای ابری و ابزارهای پوشیدنی خواهد شد.

سامسونگ با استفاده از فرآیند +SF3P خود قصد دارد تا فناوری ساخت تراشه‌های 3 نانومتری را بهبود بخشیده و تولید انبوه تراشه‌های خود را در سال 2025 آغاز نماید. این شرکت پیش‌تر توانایی خود برای تولید انبوه تراشه‌ با معماری GAA را به اثبات رسانده و دومین و سومین نسل از تراشه‌های GAA می‌توانند نظر برخی مشتریان بزرگ را به خود جلب نمایند. طی چند سال گذشته، سامسونگ تعداد زیادی از مشتریان خود از جمله اپل، AMD، انویدیا و کوالکام را از دست داده و اکنون این شرکت‌ها عمدتا سفارشات تولید تراشه‌های خود را به کمپانی تایوانی TSMC واگذار می‌کنند.

همچنین سامسونگ از تصمیم خود برای آغاز تولید تراشه‌های 2 نانومتری تا سال 2025 خبر داده است. در آن زمان کمپانی کره‌ای به منظور تامین انرژی مورد نیاز تراشه‌ها از تکنیک برق‌رسانی پشتی استفاده خواهد کرد. تغذیه ترانزیستورها و برقراری ارتباط میان آنها به‌طور معمول تنها از یک سمت تراشه نیمه‌هادی انجام می‌شود. با وجود فناوری جدید برق‌رسانی از پشت، ارتباطات و تحویل انرژی از 2 طرف یک تراشه انجام خواهد شد. این موضوع عملکرد کلی تراشه را بهبود خواهد داد. از سوی دیگر اینتل نیز قصد دارد که تا سال 2024 قابلیت مشابهی موسوم به PowerVia را به تراشه‌های خود بیاورد.

Samsung Foundry تولید تراشه‌های 2 نانومتری را در سال 2025 و ساخت تراشه‌های 1.4 نانومتری را در سال 2027 آغاز خواهد کرد

بعلاوه Samsung Foundry گره فرآیندی جدید 1.4 نانومتری موسوم به SF1.4 را به برنامه‌های تولید نیمه‌هادی خود اضافه نموده است. این شرکت به‌دنبال آغاز تولید انبوه تراشه‌های 1.4 نانومتری تا سال 2027 است. کمپانی کره‌ای در رابطه با پیشرفت‌های احتمالی تراشه‌های 1.4 نانومتری هنوز هیچ توضیحی ارائه نداده است. با این‌حال عرضه چنین تراشه‌هایی به وضوح نشان می‌دهد که قانون مور کماکان به حیات خود ادامه می‌دهد؛ اگرچه سرعت پیشرفت آن در مقایسه با گذشته کندتر خواهد بود.

دومین و سومین نسل از تراشه‌های 3 نانومتری GAA سامسونگ مجهز به ترانزیستورهایی با اندازه کوچک‌تر و بهره‌وری بهتر هستند.

همچنین سامسونگ سرگرم بهبود فناوری پکیجینگ یکپارچه ناهمگن 2.5D و 3D خود است. تکنیک پکیجینگ سه‌بعدی X-Cube سامسونگ با اتصال میانی micro-bump در سال 2024 قابل دسترس خواهد بود؛ در حالی‌که فناوری 3D X-Cube بدون bump در سال 2026 عرضه خواهد شد. همچنین سامسونگ قصد دارد تا ظرفیت تولید تراشه‌های خود تا سال 2027 را در مقایسه با سال 2022 تا 3 برابر افزایش دهد.

سامسونگ بر بازارهای اتومبیل و ارتباطات 5G و 6G نیز تمرکز نموده است

بر اساس پیش‌بینی‌ها سامسونگ به‌دنبال کسب سهم 50 درصدی از تراشه‌های مورد نیاز بازارهای خودرو، محاسبات با عملکرد بالا (HPC)، اینترنت اشیاء و دستگاه‌های 5G است. کمپانی کره‌ای برای تولید تراشه‌های مورد نیاز در صنعت اتومبیل و دستگاه‌های HPC از فرآیندهای 4 نانومتری ارتقایافته استفاده خواهد کرد. در حال حاضر این شرکت سرگرم تولید تراشه‌های 28 نانومتری eNVM برای مشتریان خودروساز خود است. با این‌حال سامسونگ در صدد تولید تراشه‌های eNVM پیشرفته‌تر با استفاده از فرآیند 14 نانومتری طی سال 2024 و عرضه نمونه‌های 8 نانومتری در آینده‌ای دورتر است.

در حال حاضر سامسونگ سرگرم تولید تراشه‌های رادیو فرکانسی (RF) 8 نانومتری برای استفاده در صنعت مخابرات است. همچنین تراشه‌های 5 نانومتری RF در دست توسعه بوده و احتمالا به‌زودی روانه بازار خواهند شد. از سوی دیگر سامسونگ در حال برنامه‌ریزی برای ایجاد اتاق‌های ایزوله در کارخانجات تولید نیمه‌هادی خود است. وجود این اتاق‌ها، ذخیره‌سازی تراشه‌های مونتاژ شده را تسهیل نموده و بدین‌ترتیب کمپانی در مواقع افزایش تقاضا قادر به استفاده از آنها خواهد بود.
